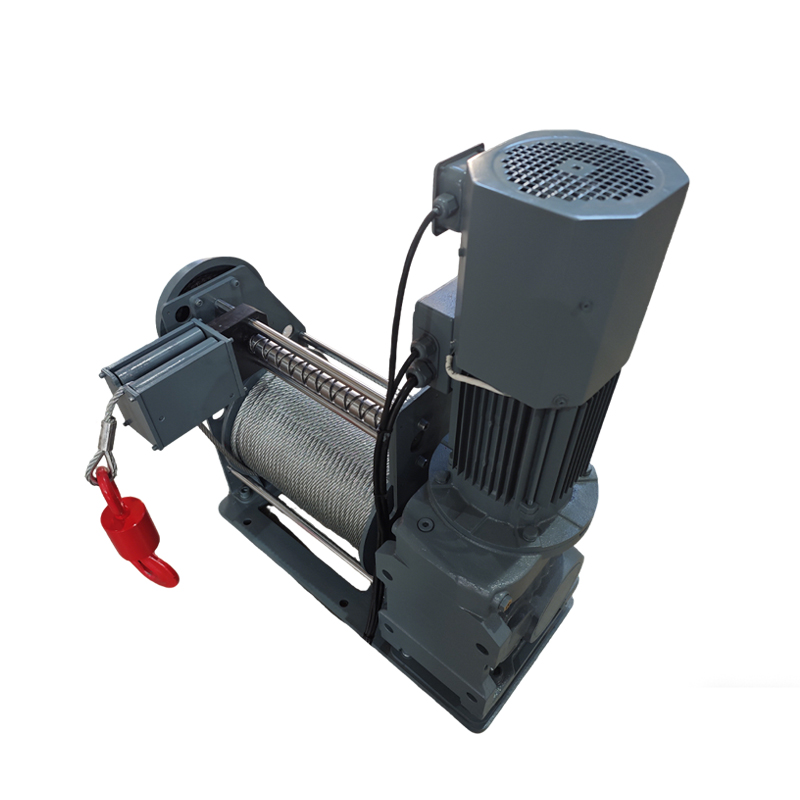

Cabrestante autoenrollable - Reductor de superficie dentada endurecida, doble frenado, especial para izaje de gran altura.

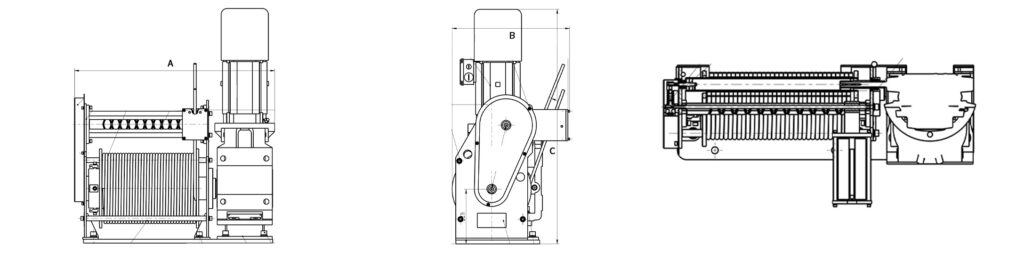

Los diagramas 2D ilustran claramente el diseño y la estructura central del equipo.

Características y beneficios clave

1. Accionamiento mediante motor de freno de frecuencia variable (3 kW): Funcionamiento estable sin impacto, arranque y parada lentos y controlables, evitando que los objetos pesados izados vibren y choquen para proteger los equipos/piezas de trabajo de posibles daños; el ajuste de frecuencia variable se adapta a diferentes ritmos de izamiento.

2. Reductor de superficie dentada endurecida serie K: Resistente al desgaste y duradero, permite un funcionamiento continuo a largo plazo sin paradas frecuentes para descanso, mejora la eficiencia de las operaciones de elevación industrial y reduce el riesgo de retrasos en los proyectos.

3. Arreglador de cables con husillo alternativo: Arreglo de cables forzado y ordenado, que resuelve por completo los problemas de la industria relacionados con el enrollado desordenado, los nudos y el desgaste excesivo de los cables de acero, extendiendo la vida útil de los cables de acero y reduciendo

Especificaciones técnicas

Las especificaciones permiten a los usuarios comprender rápidamente el rango de rendimiento y las características de configuración del dispositivo.

Aplicaciones ideales

• Operaciones de equipos industriales en fábricas: Instalación, traslado y mantenimiento de grandes equipos de producción en fábricas industriales de gran altura. El elevador de 140 m se adapta a las necesidades de elevación en altura de las fábricas, y su diseño de autoenrollado evita que el desordenado enrollado del cable de acero afecte la precisión de la instalación del equipo.

• Izaje a gran altura en ingeniería de la construcción: Elevación a gran altura de materiales y componentes de construcción en edificios de gran altura, tracción a larga distancia de accesorios ligeros en ingeniería de puentes. El arranque y parada suaves de frecuencia variable evitan que los objetos izados vibren y colisionen, y el doble frenado garantiza la seguridad de las operaciones a gran altura.

• Traslado de cargas pesadas en almacenamiento y logística: Manipulación de alto nivel y desplazamiento a larga distancia de mercancías pesadas en grandes almacenes tridimensionales y patios de almacenamiento al aire libre. Puede funcionar de forma continua durante largos periodos para adaptarse al ritmo de alta frecuencia de las operaciones de almacenamiento, y su gran capacidad de cable mejora la eficiencia al evitar empalmes frecuentes.

• Operaciones subterráneas en minas/instalaciones industriales: Elevación de equipos, accesorios y materiales en minas subterráneas y pozos profundos de fábricas. El sistema de autoenrollado con husillo alternativo se adapta a operaciones en espacios subterráneos estrechos, y los cables de acero de alta resistencia soportan el desgaste en entornos complejos.

Soluciones totalmente personalizables

Basado en un diseño modular de grado industrial, este cabrestante de elevación de alta capacidad con sistema de autoenrollado permite una personalización dimensional completa para aplicaciones de elevación industrial. Según la carga, la elevación, las condiciones de alimentación y los requisitos de control de cada operación, los parámetros principales y las configuraciones funcionales se pueden ajustar con precisión para crear una solución de elevación industrial exclusiva, de alta estabilidad y seguridad.

1. Personalización de carga y potencia

La capacidad de carga nominal se puede personalizar según el peso a izar, abarcando un rango completo de 500 kg a 2000 kg, y la potencia del motor de freno de frecuencia variable (1,5 kW a 5,5 kW) se actualiza simultáneamente. Se pueden utilizar motores de frecuencia variable o convencionales para adaptarse con precisión a las necesidades de potencia de las diferentes cargas de izamiento; la relación de transmisión del reductor de superficie dentada endurecida de la serie K (50:1-100:1) se puede optimizar según los requisitos de operación, y la velocidad y el par del cable se pueden ajustar para equilibrar la eficiencia de izamiento y la estabilidad de operación.

2. Personalización de ascensores y cuerdas

La capacidad de la cuerda (de 50 m a 300 m) se puede personalizar según la altura/distancia de elevación para crear una configuración de elevación ultragrande, adaptándose a las necesidades extremas de elevación de edificios de gran altura, operaciones en pozos profundos, etc.; las especificaciones de los cables de acero (de 8 mm a 14 mm de diámetro) se pueden personalizar, y se pueden seleccionar cables de acero de alta resistencia de la serie 6x19 con diferentes resistencias a la tracción para adaptarse a diferentes entornos de trabajo, como cargas pesadas y alto desgaste, lo que prolonga la vida útil de las cuerdas.

3. Personalización de velocidad y control

La velocidad de desenrollado del cable (de 5 m/min a 20 m/min) se puede personalizar según el ritmo de izamiento para lograr una regulación precisa de la velocidad, adaptándose al izamiento lento y preciso para la instalación de equipos y al izamiento rápido y eficiente para la transferencia de materiales. El modo de control se puede personalizar y, sobre la base del control de frecuencia variable de tipo dividido, se puede actualizar a un control integrado/control remoto inalámbrico. El control remoto inalámbrico permite el funcionamiento a larga distancia, adaptándose a las operaciones de izamiento en zonas de gran altitud y áreas peligrosas. El sistema de control de frecuencia variable se puede optimizar con engranajes de regulación de velocidad adicionales para mejorar la precisión de la operación.

4. Personalización de la fuente de alimentación y la estructura

La tensión de entrada se puede personalizar según las condiciones de la fuente de alimentación industrial in situ, admitiendo la adaptación completa a monofásica de 220 V/230 V y trifásica de 380 V, sin modificar las líneas de alimentación in situ, y conectándose directamente a fuentes de alimentación industriales temporales/fijas. La estructura general de la máquina se puede personalizar con opciones ligeras (280 kg) o reforzadas (400 kg). El tipo ligero se adapta a escenarios de elevación que requieren movimientos frecuentes, y el tipo reforzado aumenta la capacidad de carga del cuerpo para adaptarse a operaciones de elevación de larga duración y alta resistencia. La interfaz de instalación del equipo se puede optimizar con una base fija exclusiva para adaptarse a los requisitos de instalación de diferentes lugares de operación.

Nuestro equipo de ingeniería trabaja directamente con directores de laboratorio, integradores de sistemas y especificadores de equipos de rescate para ofrecer soluciones totalmente validadas que cumplan con estrictos estándares de rendimiento y seguridad.

¿Por qué elegir nuestro cabrestante de elevación alta con cable autoenrollable?

Este cabrestante de elevación de gran altura con sistema de autoenrollado está especialmente diseñado para el izaje industrial a gran altura y a larga distancia, con optimizaciones integrales para solucionar los principales problemas del izaje industrial, como la elevación insuficiente, el desorden en el tendido del cable y la inestabilidad de la potencia. En comparación con los cabrestantes convencionales, ofrece una ventaja fundamental en capacidad de elevación, estabilidad del tendido del cable, eficiencia operativa y adaptabilidad a diferentes escenarios, convirtiéndose en la opción ideal para operaciones de izaje industriales de alta exigencia.

• 1. Gran capacidad de cable de 140 m + elevación alta personalizable, que satisface las necesidades de izamiento a gran altura y larga distancia.
• 2. Diseño de autoencordado con husillo alternativo, que elimina por completo el engorroso enrollado y anudado para obtener cuerdas más duraderas.
• 3. Motor de freno de frecuencia variable de 3 kW + reductor de superficie dentada endurecida, potencia estable para funcionamiento continuo.
• 4. Doble frenado + cable de acero de alta resistencia, riesgo cero en la seguridad del izamiento.
• 5. Caja de distribución de control de frecuencia variable tipo split, instalación flexible y ahorro de espacio.
• 6. Personalización industrial dimensional completa, que se adapta con precisión a todos los escenarios de elevación.
• 7. Alta calidad de grado industrial, adaptable a condiciones de trabajo complejas para un uso más tranquilo.

Preguntas frecuentes (FAQ)

1. La capacidad de cable convencional de este cabrestante de elevación de gran altura con autoenrollado es de 140 m. ¿Cuál es la capacidad máxima personalizable? ¿Puede adaptarse al izamiento en alturas de hasta 300 m?

La capacidad de cable convencional del equipo es de 140 m, y se puede personalizar hasta un máximo de 300 m. La estructura del tambor y las especificaciones del cable de acero se pueden optimizar simultáneamente, lo que se adapta completamente a las necesidades de elevación de cargas extremas, como edificios de gran altura de 300 m y pozos ultraprofundos, y garantiza la estabilidad de la función de autoenrollado sin problemas de enrollado ni nudos.

2. ¿Disminuirá la precisión de la disposición de los cables del enrollador de cable de husillo alternativo tras un funcionamiento continuo prolongado? ¿Puede adaptarse al bobinado multicapa de cables de acero?

El tensor de cable de husillo alternativo está fabricado con materiales resistentes al desgaste de grado industrial. Tras pruebas de funcionamiento continuo, no se observa una disminución significativa en la precisión del tensado del cable después de un uso prolongado. Además, el tensor se ha optimizado para adaptarse al bobinado multicapa. Incluso con el cable de acero bobinado en varias capas, permite un guiado preciso y ordenado, garantizando un tensado impecable sin atascos ni descarrilamientos.

3. La carga de elevación nominal del equipo se puede personalizar hasta 2000 kg, ¿es estable el efecto de frenado durante el izamiento de cargas pesadas?

Sí. Para la carga pesada de 2000 kg, el par de frenado del motor de freno de frecuencia variable y la estructura del freno del motor se optimizarán simultáneamente durante la personalización, reforzando la fuerza de bloqueo del doble frenado. El arranque y la parada son más estables durante el izamiento de carga pesada, y el posicionamiento estático es firme sin deslizamiento, lo que garantiza plenamente la seguridad del frenado.

4. ¿Se puede personalizar el control remoto inalámbrico? ¿Cuál es el alcance efectivo del control remoto? ¿Puede adaptarse a las interferencias de señal en entornos industriales?

El control remoto inalámbrico es personalizable. El alcance efectivo estándar es de 50 metros, ampliable a 100 metros para control remoto de largo alcance. El sistema de control remoto está optimizado para resistir interferencias de señal de grado industrial, lo que permite un control preciso y sin demoras en fábricas, obras de construcción y otros entornos.
