Cabrestante autoenrollable - Tambor ranurado, sistema de cable con husillo alternativo, protección IP56 contra polvo y agua

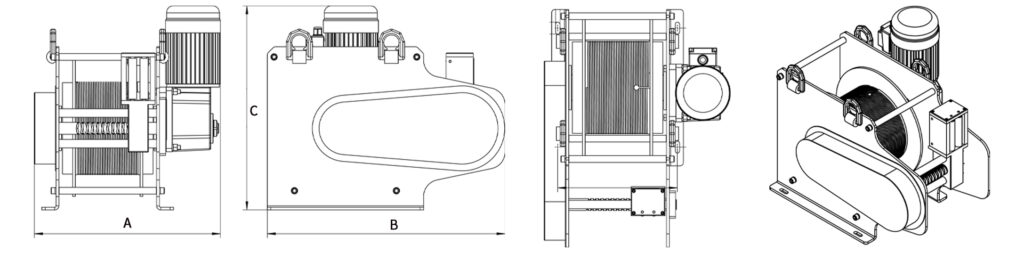

Los diagramas 2D ilustran claramente el diseño y la estructura central del equipo.

Características y beneficios clave

Motor de freno de frecuencia variable Siemens

Funcionamiento silencioso, de alta eficiencia y velocidad regulable, con arranque y parada suaves y fiables.

Diseño de tambor ranurado

Garantiza un recorrido de bobinado claro y estable para los cables de acero, reduciendo los riesgos de desgaste y descarrilamiento.

· Arreglador de cables de husillo alternativo

Logra automáticamente una disposición uniforme de las cuerdas en condiciones de bobinado multicapa, sin que se enreden ni se pellizquen.

Estructura duradera de grado industrial

Gran resistencia estructural, que permite un funcionamiento continuo a largo plazo sin disminución del rendimiento.

• Clasificación de protección IP56

Hermética al polvo y protegida contra potentes chorros de agua, apta para instalación directa en exteriores y funcionamiento en cualquier condición climática.

Especificaciones técnicas

Parámetro	Especificación
Capacidad de carga	250 kg-8000 kg (personalizable)
Voltaje nominal	220–380 V CA, monofásica o trifásica
Motor de freno de frecuencia variable Siemens	Funcionamiento silencioso, de alta eficiencia y con velocidad regulable.
Diseño de tambor ranurado	Reduce los riesgos de desgaste y descarrilamiento.
Organizador de cables de husillo alternativo	Disposición uniforme de la cuerda, sin enredos ni pellizcos.
Clasificación de protección IP56	Hermético al polvo y protegido contra potentes chorros de agua.
Personalización	Velocidad de bobinado, longitud/diámetro de la cuerda, modo de funcionamiento, montaje
Clasificación de protección	Estándar IP55 (opciones de impermeabilidad IP65/IP67)
Proceso de dar un título	CE, ISO 9001 (ATEX opcional para entornos especiales)

Las especificaciones permiten a los usuarios comprender rápidamente el rango de rendimiento y las características de configuración del dispositivo.

Modelo: 300 kilos

Capacidad de levantamiento: 300 kilos

Diámetro de la cuerda: 4 milímetros

Velocidad del tambor: 9 rpm

Potencia del motor: 1,5 kW

Velocidad de la cuerda: 8 m/min

Modelo	A(Longitud)	B(Ancho)	C(Altura)
300 kilos	548 mm	700 mm	600 mm

Aplicaciones ideales

• Ingeniería de construcción al aire libre: Izado de fachadas de edificios de gran altura, tracción de componentes de ingeniería de puentes, elevación de materiales de construcción para obras municipales. La protección IP56 resiste la lluvia y el polvo en exteriores; la disposición ordenada de cables multicapa se adapta a la retracción y liberación de cables a larga distancia; la regulación de velocidad de frecuencia variable satisface las necesidades de tracción de diferentes ritmos de construcción.

• Operaciones en puertos y terminales al aire libre: Tracción horizontal y elevación a corta distancia de materiales ligeros en puertos y estaciones de carga. Su resistencia a la intemperie se adapta al entorno operativo al aire libre de las terminales; el motor de frecuencia variable Siemens garantiza un arranque y parada suaves para evitar colisiones de la carga; el funcionamiento continuo se ajusta al ritmo de transferencia de alta frecuencia de las terminales.

• Operaciones en minas y fábricas al aire libre: Tracción y elevación de equipos, accesorios y materiales en minas a cielo abierto y parques industriales. La protección IP56 contra polvo y agua se adapta a condiciones de trabajo exteriores polvorientas y lluviosas; su robusta estructura de grado industrial es resistente a los impactos y cumple con los requisitos de funcionamiento continuo a largo plazo.

• Operación y mantenimiento al aire libre de instalaciones turísticas y culturales: Instalación y mantenimiento de grandes equipos de entretenimiento en parajes naturales e instalaciones al aire libre en recintos deportivos. Funcionamiento silencioso sin afectar al entorno; la regulación de velocidad de frecuencia variable permite una tracción y elevación precisas; la protección exterior se adapta a las necesidades de operación al aire libre de parajes naturales y recintos.

Soluciones totalmente personalizables

Basado en el diseño principal del variador de frecuencia Siemens + protección exterior IP56, este cabrestante industrial autoenrollable admite una personalización completa. Según la carga, la velocidad de tracción, los requisitos de protección exterior y las condiciones de alimentación de los diferentes escenarios de operación, tanto en interiores como en exteriores, los parámetros principales y las configuraciones funcionales se pueden ajustar con precisión para crear una solución de tracción/elevación industrial exclusiva, resistente a la intemperie, estable y eficiente.

1. Personalización de la regulación de potencia y velocidad

Los parámetros de potencia y par del motor de freno de frecuencia variable de Siemens se pueden personalizar según los requisitos de tracción/carga de elevación, y el rango de regulación de velocidad de frecuencia variable se puede optimizar de forma síncrona para adaptarse a diferentes requisitos de funcionamiento, como tracción precisa a baja velocidad y transferencia eficiente a alta velocidad, equilibrando la potencia de salida y el bajo nivel de ruido. La sensibilidad de frenado del motor se puede personalizar para mejorar la fiabilidad del frenado en condiciones de trabajo en exteriores a gran altitud y con cargas pesadas, garantizando un arranque y una parada suaves y sin impacto.

2. Disposición de las cuerdas y personalización del tambor

El tamaño y la capacidad de la bobina ranurada se pueden personalizar según la distancia de tracción y las especificaciones del cable de acero. Además, la tecnología de ranurado se puede optimizar para adaptarse al bobinado ordenado de cables de acero de diferentes diámetros. Los parámetros del husillo y la velocidad de funcionamiento del enrollador de cable de husillo alternativo se pueden ajustar para garantizar una disposición uniforme del cable incluso en condiciones de bobinado multicapa. Asimismo, se puede mejorar el material resistente al desgaste del enrollador para prolongar su vida útil en operaciones al aire libre de alta frecuencia.

3. Clasificación de protección y personalización

Además de la protección básica IP56 contra polvo y chorros de agua a alta presión, el grado de protección se puede personalizar y mejorar para condiciones de trabajo exteriores extremas, con recubrimientos antisalinos y anticorrosión que se adaptan al entorno operativo exterior con alta concentración de sal en puertos y zonas costeras. Se puede aplicar protección de doble sellado a componentes clave como el motor y el tensor de cables para mejorar la resistencia al polvo y al agua, adaptándose a condiciones de trabajo exteriores extremas como lluvia intensa y polvo denso. La protección solar de la carcasa se puede personalizar con capas de aislamiento térmico para adaptarse a operaciones exteriores prolongadas en altas temperaturas de verano.

4. Personalización de la carga y la estructura

La capacidad de carga nominal se puede personalizar según las necesidades operativas, adaptándose con precisión desde la tracción ligera hasta la elevación media y pesada. La estructura del cuerpo se optimiza simultáneamente para reforzar la capacidad de carga y la resistencia al impacto, adaptándose a las necesidades de construcción en exteriores con cargas pesadas. La estructura del equipo, ya sea ligera o reforzada, se puede personalizar: la versión ligera es adecuada para operaciones móviles en exteriores, mientras que la versión reforzada satisface las necesidades de operaciones fijas de larga duración en exteriores con cargas pesadas. Asimismo, la interfaz de instalación del cuerpo se puede optimizar con una base fija especial para exteriores que mejora la estabilidad de la instalación.

Nuestro equipo de ingeniería trabaja directamente con directores de laboratorio, integradores de sistemas y especificadores de equipos de rescate para ofrecer soluciones totalmente validadas que cumplan con estrictos estándares de rendimiento y seguridad.

¿Por qué elegir nuestro cabrestante industrial de cuerda autoenrollable?

Este cabrestante industrial autoenrollable está especialmente diseñado para la tracción y elevación industrial en todo tipo de entornos, tanto interiores como exteriores. Integra tres tecnologías clave: frenado de frecuencia variable Siemens, protección exterior IP56 y un sistema de cable multicapa ordenado. Se han optimizado todos los aspectos para superar los desafíos de la resistencia a la intemperie en exteriores, el funcionamiento silencioso en interiores y la estabilidad en cualquier escenario. En comparación con los cabrestantes industriales convencionales, ofrece una ventaja integral en adaptabilidad a exteriores, estabilidad operativa, eficiencia y compatibilidad con diversos escenarios, convirtiéndose en el equipo preferido para operaciones de tracción y elevación industrial en interiores y exteriores.

1. Protección profesional para exteriores IP56, sin presión para operaciones en cualquier condición climática.

2. Motor de freno de frecuencia variable Siemens, silencioso y eficiente con funcionamiento estable.

3. Diseño de cuerda de doble capa, siempre ordenado incluso en enrollado multicapa, cuerdas más duraderas.

4. Estructura robusta de grado industrial, que soporta un funcionamiento continuo a largo plazo.

5. Transición fluida entre interiores y exteriores, máxima adaptabilidad a cualquier escenario.

Preguntas frecuentes (FAQ)

1. ¿Qué condiciones de trabajo al aire libre puede soportar específicamente el grado de protección IP56 de este cabrestante industrial autoenrollable? ¿Puede funcionar con normalidad bajo lluvia intensa?

La clasificación de protección IP56 garantiza una estanqueidad total al polvo y protección contra potentes chorros de agua, adaptándose a condiciones de trabajo exteriores complejas como lluvia, polvo, fuertes vientos y tormentas de arena. Puede funcionar con normalidad en exteriores incluso bajo lluvia intensa; sus componentes principales (motor y tensor de cable) están sellados y protegidos contra la entrada de agua y polvo.

2. ¿Puede el sistema de enrollado de cable con husillo alternativo garantizar una disposición ordenada del cable en condiciones de bobinado de múltiples capas (como más de 20 capas)? ¿Se producirán pellizcos o apelmazamiento del cable?

Sí. El sistema de sujeción de cuerda y el tambor ranurado se han optimizado especialmente para bobinados de múltiples capas. El husillo de avance alternativo ajusta de forma automática y precisa la posición de la cuerda según el número de capas de bobinado del tambor. Incluso con bobinados de más de 20 capas, se logra una disposición uniforme y ordenada de la cuerda. Gracias al efecto de guía del tambor ranurado, se evitan por completo los problemas de pellizco, apilamiento y enredos de la cuerda.

3. ¿Cuál es el nivel de ruido de funcionamiento del motor de freno de frecuencia variable de Siemens? ¿Puede adaptarse a entornos sensibles al ruido, como talleres interiores y lugares turísticos?

El motor de freno de frecuencia variable Siemens integrado en el equipo presenta características de bajo nivel de ruido. Toda la máquina ha sido optimizada para la absorción de impactos y la reducción de ruido, con un nivel de ruido de funcionamiento convencional de ≤60 decibelios y sin vibraciones ni ruidos perceptibles. Es totalmente adecuada para entornos sensibles al ruido, como talleres de producción en interiores y el funcionamiento y mantenimiento de atracciones turísticas, sin afectar al entorno durante su operación.

4. El equipo admite un funcionamiento continuo a largo plazo, ¿se producirá sobrecalentamiento o atenuación de la potencia a altas temperaturas exteriores en verano?

No. El equipo viene equipado de serie con un sistema de disipación de calor de alta eficiencia de grado industrial, y su estructura está diseñada para optimizar la disipación del calor, lo que permite disipar rápidamente el calor generado durante el funcionamiento. Incluso tras un funcionamiento continuo prolongado a altas temperaturas exteriores en verano (superiores a 35 °C), no se producirá sobrecalentamiento ni pérdida de potencia, garantizando así la continuidad operativa.

5. ¿Es posible personalizar la protección exclusiva para el entorno de alta salinidad de los puertos? ¿Cuál es la resistencia a la corrosión del equipo personalizado? Sí. Se puede personalizar un tratamiento exclusivo de protección contra la niebla salina para entornos exteriores con alta salinidad, como puertos y zonas costeras: la carcasa se rocía con un revestimiento especial antisal, los componentes principales se someten a un tratamiento anticorrosión de doble sellado y el cable de acero se reemplaza por uno de acero inoxidable 316 recubierto. Tras la personalización, el equipo puede funcionar durante mucho tiempo en entornos de alta salinidad sin oxidarse ni corroerse, con una mejora significativa en la resistencia a la corrosión.
